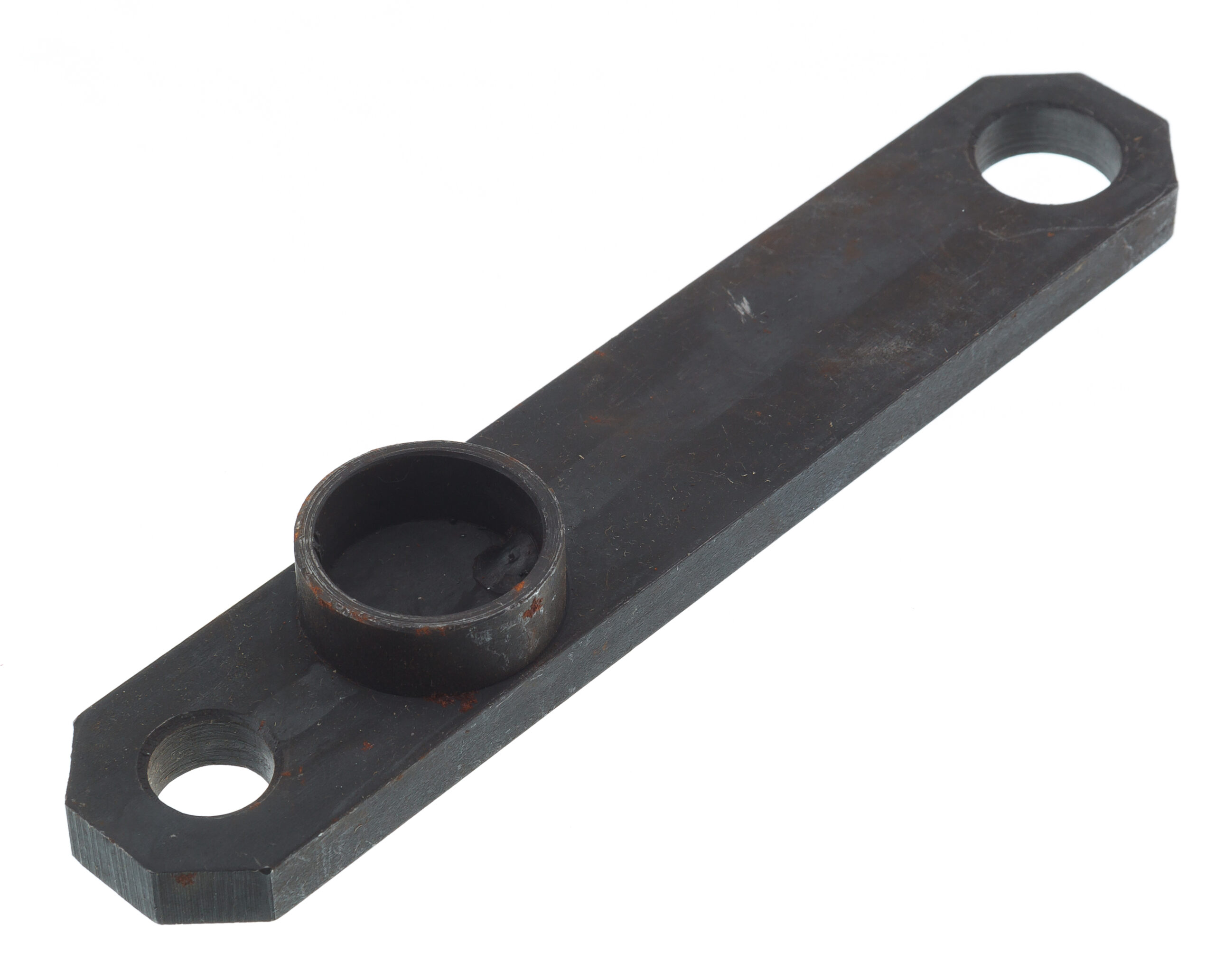

C2110150 Тяга

Плоская возвратная пружина.
Применяется в педальном узле переключения реверса.

Палец для фиксации балки отжима.
Длина: 95мм.
Диаметр: 16мм.

Шкив для приводного ремня.
Устанавливается червячный редуктор (F1035)

Салазки без оси.
Узел из двух салазок с осью и двух салазок без оси, установлены в поворотный стол станка,
приводятся в действие двумя пневматическими цилиндрами, узел отвечает за фиксацию зажимных кулачков.

Салазки с осью.
Узел из двух салазок с осью и двух дополнительных салазок,
установлены в поворотный стол станка, приводятся в действие двумя пневматическими цилиндрами,
узел отвечает за фиксацию зажимных кулачков.

Шарнир. Используется в узле крепления балки отжимной лопаты и штока отжимного цилиндра.

Пяти-ходовой клан.
Распределяет потоки сжатого воздуха от источника к исполнительным узлам.
Механическое управление осуществляется педальным узлом станка.
(Внимание! Шток не входит в комплект поставки, приобретается отдельно код F0274 )

Зажимной цилиндр в сборе.
Входит в состав узла системы зажима кулачков.
Длина межосевого крепления: 335мм.
Диаметр цилиндра: 70мм.
Диаметр штока: 20мм.
Ход штока: 240мм.
Диаметр крепежных отверстий: 12мм.
