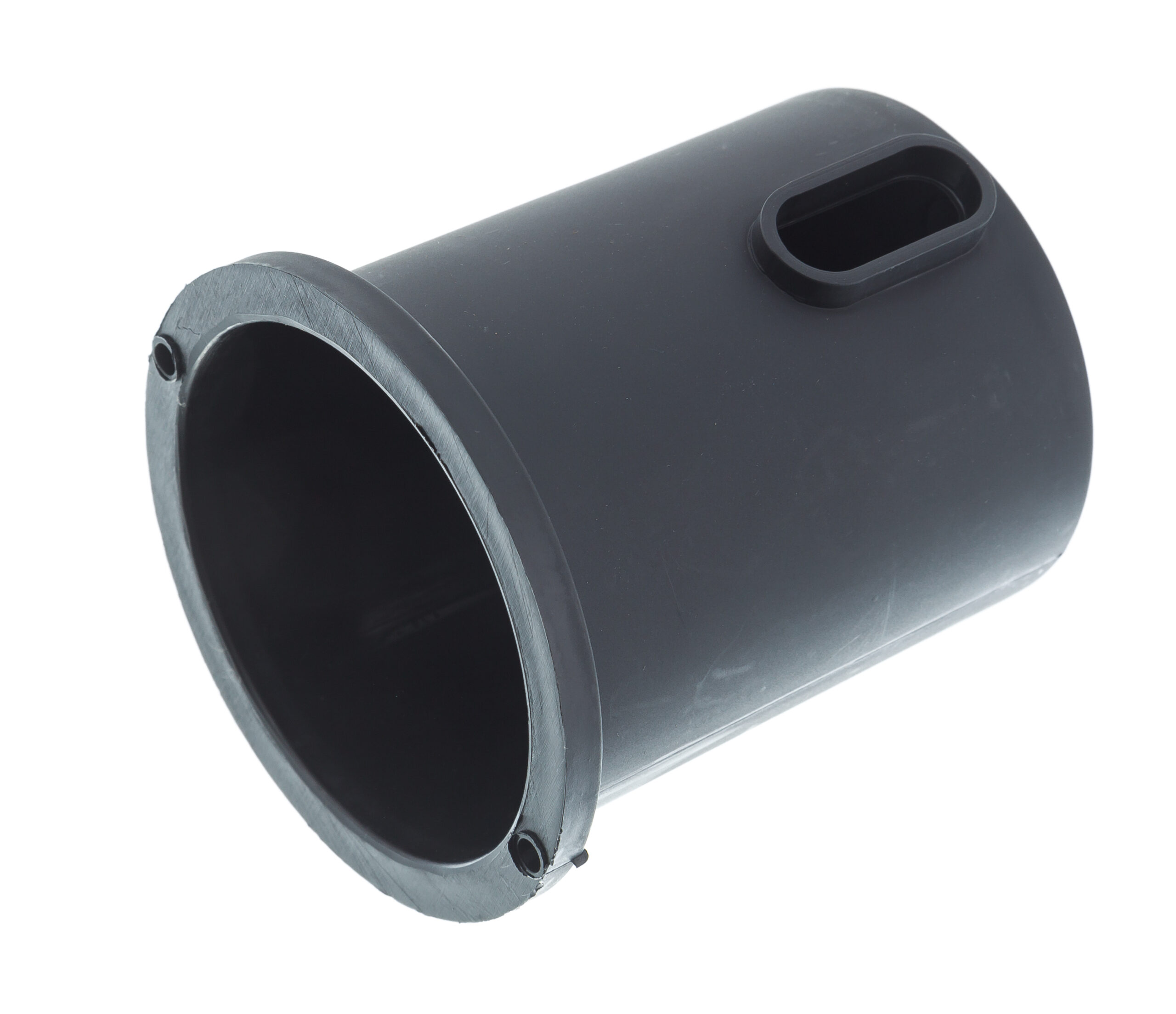

C-33-005-001 Кожух переключателя

Шайба.
Устанавливается под контрольную пластину поворотного стола.

Кольцо уплотнительное.
Применяется в отжимном цилиндре.
Размер: 16х2.65мм.

Плоская возвратная пружина.
Применяется в педальном узле переключения реверса.

Шкив для приводного ремня.
Устанавливается червячный редуктор (F1035)

Салазки без оси.
Узел из двух салазок с осью и двух салазок без оси, установлены в поворотный стол станка,
приводятся в действие двумя пневматическими цилиндрами, узел отвечает за фиксацию зажимных кулачков.

Кронштейн блокиратора.
Применяется в механизме блокировки вертикальной штанги.

Салазки с осью.
Узел из двух салазок с осью и двух дополнительных салазок,
установлены в поворотный стол станка, приводятся в действие двумя пневматическими цилиндрами,
узел отвечает за фиксацию зажимных кулачков.

Зажимной цилиндр в сборе.
Входит в состав узла системы зажима кулачков.
Длина межосевого крепления: 335мм.
Диаметр цилиндра: 70мм.
Диаметр штока: 20мм.
Ход штока: 240мм.
Диаметр крепежных отверстий: 12мм.
