GT-200A

Уплотнение крышки зажимного цилиндра
Наружный диаметр: 70мм.
Посадочный размер:63х2,65мм

Направляющая лента (металлофторопластовая антифрикционная уплотнительная).
Диаметр внутренний: 57мм.
Диаметр наружный: 59,4мм.
Высота: 10,2мм. Применяется в цилиндре отжима.

Гайка самоконтрящая М16.
Применяется для крепления балки отжима к штоку цилиндра.

Защитный кожух для реверсивного переключателя поворотного стола.
Защищает от механических повреждений и прямого попадания влаги в электрические контакты переключателя.

Шайба.
Устанавливается под контрольную пластину поворотного стола.

Накладка на ролик. Пластиковая вставка, устанавливается вместо металлического ролика монтажной головки. Во время контакта с колесным диском, создает минимальное трение и полностью исключает механическое повреждение диска.

Коническая шайба.
Применяется в механизме блокировки вертикальной штанги.

Кольцо уплотнительное.
Применяется в отжимном цилиндре.
Размер: 16х2.65мм.

body{margin:0;padding:8px;}
p{line-height:1.15;margin:0;white-space:pre-wrap;}
ol,ul{margin-top:0;margin-bottom:0;}
img{border:none;}
li>p{display:inline;}

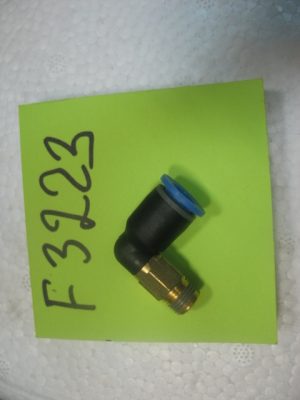

Фитинг уловой.
Применяется для соединения пневмолинии в поворотном распределителе. Размер: 1/8"
Диаметр шланга: 8мм

Кольцо уплотнительное.
Применяется в отжимном цилиндре.
Размер: 180х5мм.

Фитинг уловой.
Применяется для соединения пневмолинии в поворотном распределителе. Размер: 1/8″
Диаметр шланга: 8мм

Уплотнительная манжета для штока 5-ти ходового распределителя.
Размер: 12х20х4мм.

Манжета 16х2,65мм. Применяется для штока отжимного цилиндра.

Плоская шайба ф16х28х2мм, для гайки самоконтрящей М16 (код.F3215)

Втулка.
Входит в состав узла крепления салазок к поворотному столу.
Материал: пластик.

Стопорное кольцо.
Устанавливается под контрольную пластину поворотного стола.

Кронштейн копира педального узла.

Проставка для штока 5-ти ходового распределителя (F0274)

Тяга.
Соединяет узел из двух салазок с осью и двух салазок без оси.

body{margin:0;padding:8px;}
p{line-height:1.15;margin:0;white-space:pre-wrap;}
ol,ul{margin-top:0;margin-bottom:0;}
img{border:none;}
li>p{display:inline;}

Фитинг уловой.
Применяется для соединения пневмолинии в поворотном распределителе. Размер: 1/8"
Диаметр шланга: 8мм

Фитинг угловой.
Применяется для соединения пневмолинии в поворотном распределителе. Размер: 1/8″
Диаметр шланга: 8мм

Педаль управления вращением стола.

Манжета червячного вала редуктора.
Размер:20х35х8мм.

Возвратная пружина штанги.
Пружина возвращает в исходное (верхнее) положение штангу с монтажной головкой.
Длина: 560мм.
Диаметр наружный: 48мм.
Диаметр внутренний: 42мм.

Соединительный шток (тяга), связывает педаль поворота стола и реверсивный переключатель.

Шток для пяти-ходового клапана распределителя (441#433 БЕЗ ШТОКА).

Плоская возвратная пружина.
Применяется в педальном узле переключения реверса.

Пластиковая заглушка задней стенки корпуса станка.

Кулачок копир, предназначен для направления движения соединительного штока по заданной траектории.
Материал изготовления: пластик.

Лоток для монтажной пасты. Крепится в специальный кронштейн на шиномонтажном стенде. Материал изготовления пластик. Размер ДхШхВ: 145х80х105мм

Палец для фиксации балки отжима.
Длина: 95мм.
Диаметр: 16мм.

Подшипник вала червячной передачи 6010.
Применяется в редукторе F1035.

Фитинг (тройник).
Применяется для соединения пневмолинии в поворотном распределителе.
Размер: 1/8″
Диаметр шланга: 8мм.

Фитинг (тройник).
Применяется для соединения пневмолинии в поворотном распределителе. Размер: 1/8″
Диаметр шланга: 8мм

Подшипник червячного вала 30204. Применяется в редукторе F1035.

Шкив для приводного ремня.
Устанавливается червячный редуктор (F1035)

Поршень цилиндра поворотного стола.
Диаметр 70мм.
Высота: 21мм.
Диаметр посадочного отверстия: 12мм.

Фланец передний 75мм.
Применяется для зажимного пневматического цилиндра.

Салазки без оси.
Узел из двух салазок с осью и двух салазок без оси, установлены в поворотный стол станка,
приводятся в действие двумя пневматическими цилиндрами, узел отвечает за фиксацию зажимных кулачков.

Червячный вал. Применяктся в редукторе (F1035)
