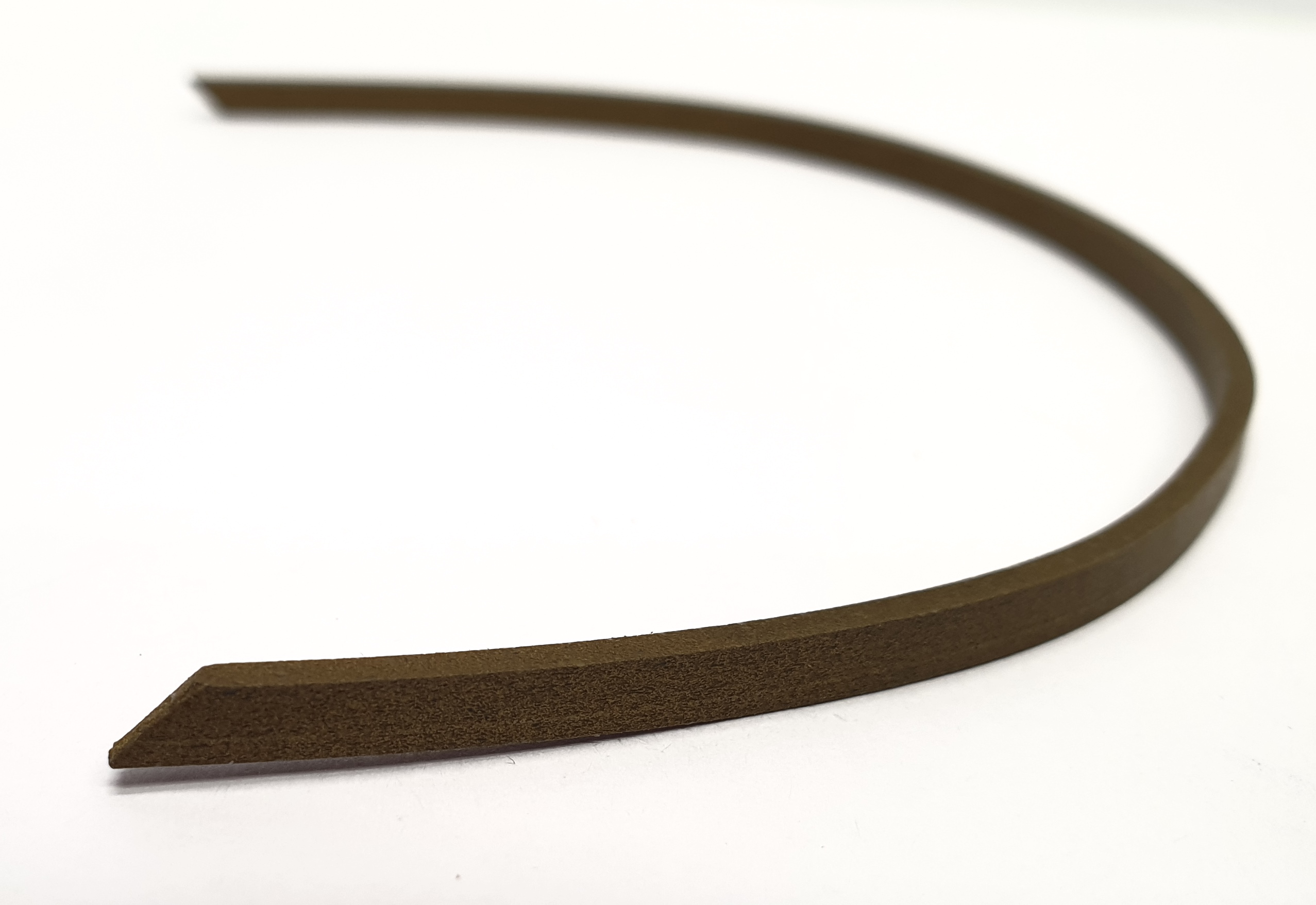

C-63-001-005 Ремень

Коническая шайба.
Применяется в механизме блокировки вертикальной штанги.

Пластиковая заглушка задней стенки корпуса станка.

Фитинг (тройник).
Применяется для соединения пневмолинии в поворотном распределителе.
Размер: 1/8″
Диаметр шланга: 8мм.

Кронштейн блокиратора.
Применяется в механизме блокировки вертикальной штанги.

Салазки с осью.
Узел из двух салазок с осью и двух дополнительных салазок,
установлены в поворотный стол станка, приводятся в действие двумя пневматическими цилиндрами,
узел отвечает за фиксацию зажимных кулачков.

Пяти-ходовой клан.
Распределяет потоки сжатого воздуха от источника к исполнительным узлам.
Механическое управление осуществляется педальным узлом станка.
(Внимание! Шток не входит в комплект поставки, приобретается отдельно код F0274 )

Корпус зажимного цилиндра поворотного стола.
Диаметр: 70мм.
Длина: 278мм.

Зажимной цилиндр в сборе.
Входит в состав узла системы зажима кулачков.
Длина межосевого крепления: 335мм.
Диаметр цилиндра: 70мм.
Диаметр штока: 20мм.
Ход штока: 240мм.
Диаметр крепежных отверстий: 12мм.
