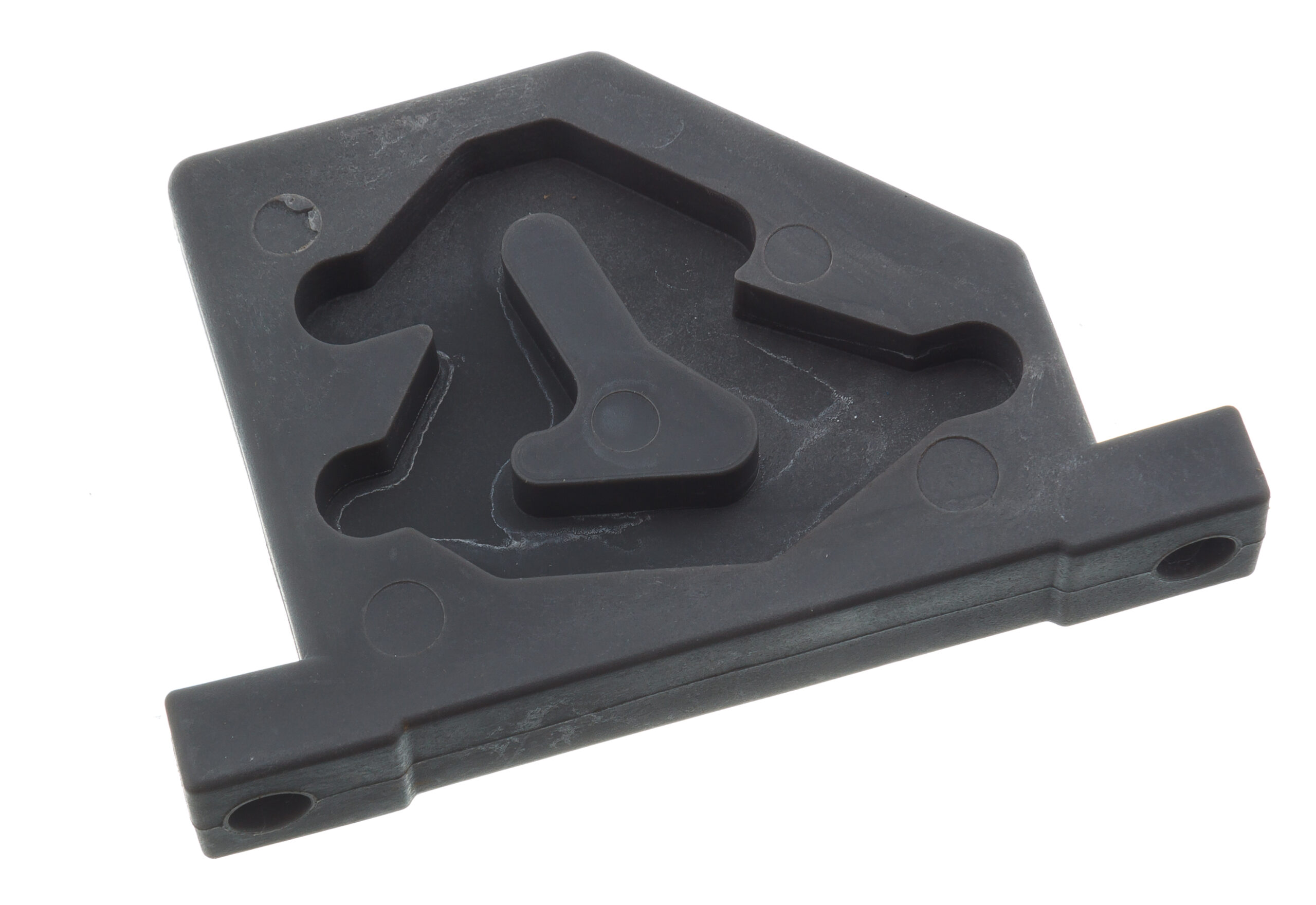

C-41-001-001 Кулачок

Шайба.
Устанавливается под контрольную пластину поворотного стола.

Фитинг (тройник).
Применяется для соединения пневмолинии в поворотном распределителе.
Размер: 1/8″
Диаметр шланга: 8мм.

Кронштейн блокиратора.
Применяется в механизме блокировки вертикальной штанги.

Салазки с осью.
Узел из двух салазок с осью и двух дополнительных салазок,
установлены в поворотный стол станка, приводятся в действие двумя пневматическими цилиндрами,
узел отвечает за фиксацию зажимных кулачков.

Корпус зажимного цилиндра поворотного стола.
Диаметр: 70мм.
Длина: 278мм.

Монтажная головка. Специальная форма головки, позволяет быстро и безопасно выполнить задачи по разбортировке и забортировке шины на колесный диск. Конструкция головки имеет возможность установки пластиковых протекторов (слайдеров) в места соприкосновения с колесным диском, тем самым исключая его повреждение.

Зажимной цилиндр в сборе.
Входит в состав узла системы зажима кулачков.
Длина межосевого крепления: 335мм.
Диаметр цилиндра: 70мм.
Диаметр штока: 20мм.
Ход штока: 240мм.
Диаметр крепежных отверстий: 12мм.

Направляющая лента (металлофторопластовая антифрикционная уплотнительная), для поршня гидроцилиндра.
Диаметр внутренний: 65мм.
Диаметр наружный: 69мм.
Высота: 4мм.
Применяется в цилиндре отжима.
