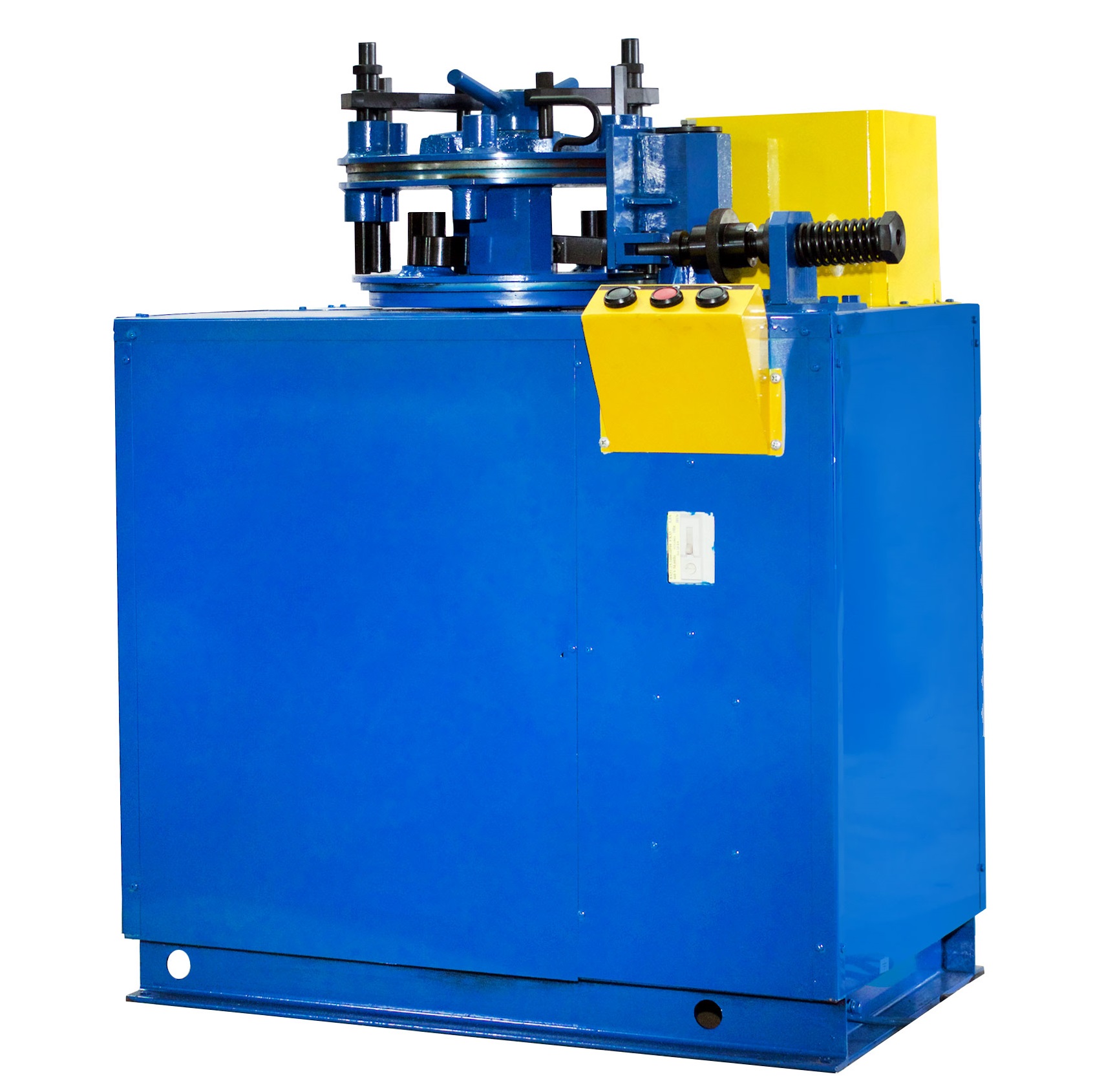

Стенд Р 174. Станок для срезания тормозных накладок грузовых автомобилей. Частота вращения шпинделя 3,5 об/мин
Р174 Станок предназначен для срезания накладок с тормозных колодок автомобилей марок: ЗИЛ, МАЗ, ЛАЗ, ИКАРУС (ЛиАЗ) в условиях автотранспортных предприятий и станций техобслуживания.
Устройство и принцип работы
Технические особенности
Рама изготовляется из стального проката и служит основанием стенда, на котором монтируются планшайба, редуктор, механизм срезания, состоящий из ножа, держателя и маховика.
На передней стенке рамы располагается пульт управления.
Планшайба посажена на вал редуктора и закреплена стойкой. Планшайба является основанием для закрепления сменных планшайб.
На сменных планшайбах, имеющих маркировку, закрепляют тормозные колодки соответствующих марок автомобилей.
На передней стенке рамы располагается пульт управления.
Планшайба посажена на вал редуктора и закреплена стойкой. Планшайба является основанием для закрепления сменных планшайб.
На сменных планшайбах, имеющих маркировку, закрепляют тормозные колодки соответствующих марок автомобилей.
Принцип работы станка для срезания тормозных колодок:
На планшайбу в зависимости от марок срезаемых колодок устанавливают соответствующую сменную планшайбу и закрепляют на ней тормозные колодки с помощью прижимной планки.
Колодки передних колес автомобилей допускается не закреплять прижимной планкой. Вращением маховичка острие ножа устанавливают между колодкой и накладкой и нажимают кнопу «вперед».
После срезания одной накладки нажимают кнопку «стоп» и повторяют настройку ножа для срезания второй накладки.
Для облегчения настройки ножа предусмотрено реверсирование направления вращения планшайбы (кнопка «назад»).
На планшайбу в зависимости от марок срезаемых колодок устанавливают соответствующую сменную планшайбу и закрепляют на ней тормозные колодки с помощью прижимной планки.
Колодки передних колес автомобилей допускается не закреплять прижимной планкой. Вращением маховичка острие ножа устанавливают между колодкой и накладкой и нажимают кнопу «вперед».
После срезания одной накладки нажимают кнопку «стоп» и повторяют настройку ножа для срезания второй накладки.
Для облегчения настройки ножа предусмотрено реверсирование направления вращения планшайбы (кнопка «назад»).
