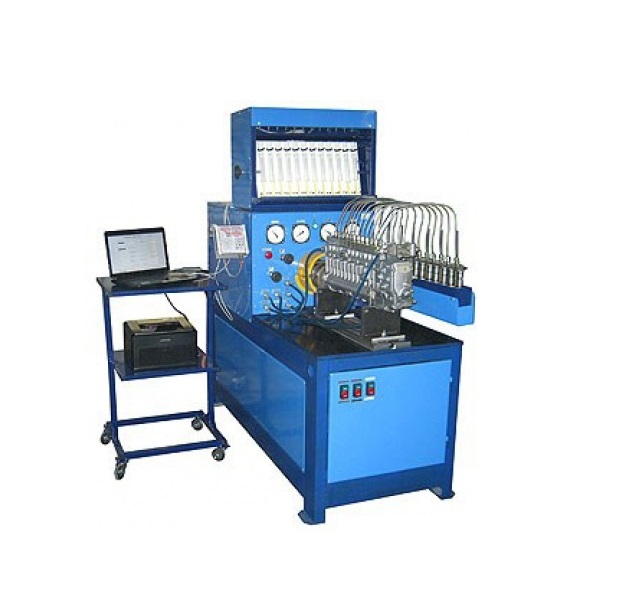

Топливный стенд СДМ-12-03-15Full-Complect НФ

Стенд Common Rail. Компьютерный. Универсальный. Для электронных и импортных ТНВД в том числе ТНВД CR (ЕВРО 0 — ЕВРО 5) и проверки форсунок CR и функцией проверки насос-форсунок. Мощность дизеля — до 400 кВт / 550 л.с.

Стенд common rail оснащен: Подкачка + Станция смазки + Пневмотестер + Система термостабилизации + База данных + Комплект кронштейнов для импортных ТНВД + 12 секций + Мощность 15 кВт + Стандартный комплект CR на 6 каналов + Грузовой комплект CR + Электронная система управления + Дизель-тестер для легковых и грузовых авто + Электропривод с преобразователем частоты «Mitsubishi». Сделано в России.

На топливных стендах common rail можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:

• величина и равномерность подачи топлива секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала действия регулятора;
• давление открытия нагнетательных клапанов;
• угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного впрыскивания топлива (при диагностировании);
• характеристика МОВТ (муфта опережения впрыска топлива).

   Данные стенды позволяют регулировать ТНВД производства РФ. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства. Стенды оснащены электронной системой управления.

Стенд СДМ-12-03-15 Full-Complect НФ имеет 12 секций, привод мощностью 15 кВт, оснащается:
электронной системой управления;
системой подачи топлива высокого и низкого давления;
системой термостабилизации;
встроенной станцией смазки;
встроенным имитатором системы наддува;
источником постоянного тока 12 и 24В;
компьютерной системой управления стендами ТНВД с базой данных данных по форсункам Common Rail и топливным насосам — СДМ-КС
электронной системой управления Евро-3 (БНС);
комплектом кронштейнов для установки импортных ТНВД — М-105
модульным программным пакетом, включающий в себя информацию по запчастям и автомобильному оборудованию, а также регулировочные данные ТНВД
дизель-тестером для ТНВД легковых и грузовых автомобилей
стандартным комплектом CR;
грузовым комплектом CR.

Грузовой комплект CR включает: Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок грузовых автомобилей на стенд; Адаптеры для грузовых форсунок MAN, CUMMINS, IVECO, FORD CARGO, CASE, RENAULT.

Стандартный комплект CR включает: Common Rail Controller на 6 каналов; Кабели для форсунок BOSCH, DENSO, DELFI; Кабели управления насосом, клапаном давления, сенсором давления; Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок на стенд.

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.

   Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.

   Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
