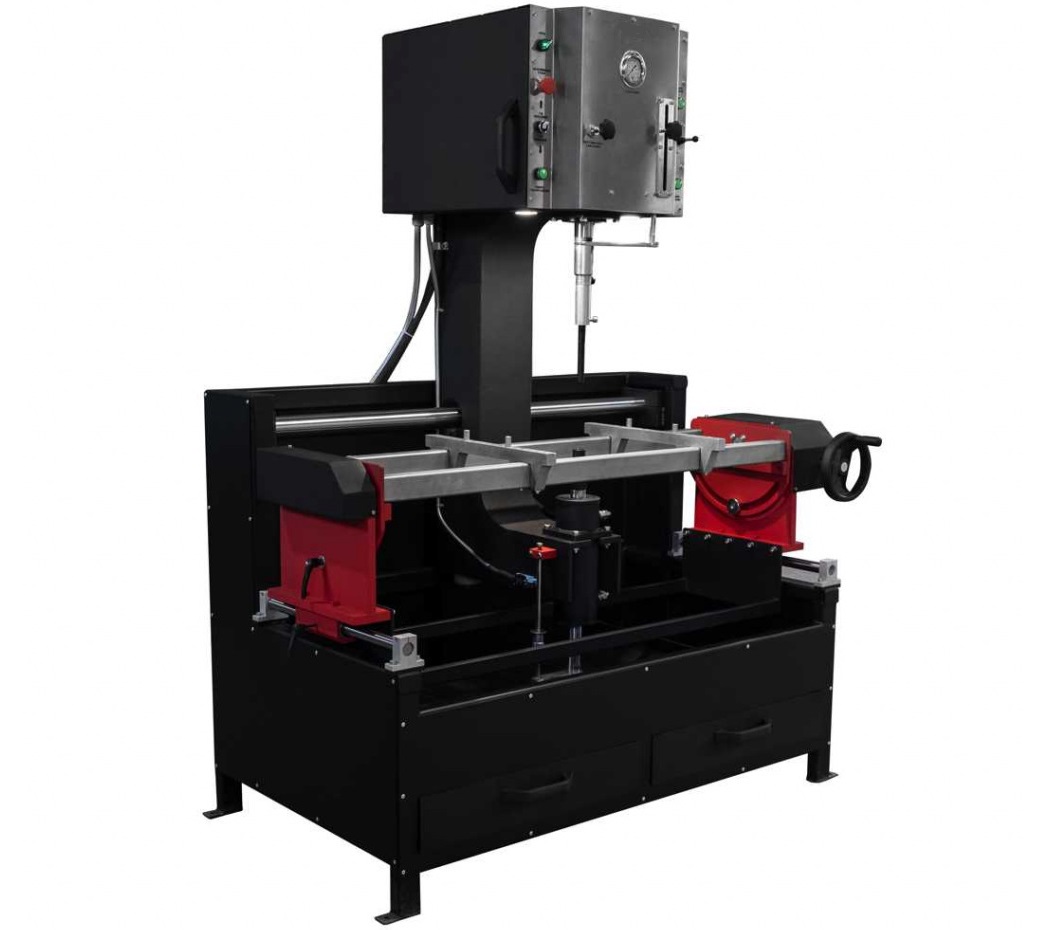

Стенд для замены втулок головки блока ДВС

Максимальный размер детали (ДхШхВ) 1250х500х230 мм. Максимальный вес детали 300 кг. Усилие оказываемое на деталь до 16т. Итальянский насос! Сделано в России. Стенд с гидравлическим приводом позволяет механизировать замену направляющих втулок блоков цилиндров ДВС коммерческого, грузового транспорта и машин промышленного назначения. Применение механизированных устройств позволяет более качественно производить ремонт ГБЦ, обеспечить снижение трудоёмкости и повышение производительности.

Технические особенности стенда:

• Прочная рамная конструкция
• Передвижная станина
• Гидроцилиндр с регулируемым усилием до 16 т. (Италия)
• Гидравлическая станция (Италия)
• Поворотный стол с ручным приводом и линейным перемещением
• Электрические компоненты Schneider
• Регулируемая подсветка рабочего пространства
• Комплект оснастки

Стенд это рамная конструкция, на которой смонтированы поворотный стол для установки и фиксации головки, вертикальный кронштейн с гидроцилиндром и пинолью, в которую устанавливают оправки для выпрессовки и запрессовки направляющих втулок. В комплект стенда входи масляный насос. Кронштейн установлен на направляющих рамы с возможностью легкого перемещения в горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования оправок с осью установочного отверстия в головке для втулок. Поворотный стол  предназначен для установки головок с наклонной осью клапанов относительно их привалочных плоскостей. Стенд оснащен вспомогательными устройствами для центрирования и управления процессом выпрессовки и запрессовки направляющих втулок. Данный стенд обладает опцией рассухаривания и засухаривания ГБЦ.

Одной из ответственных операций при ремонте головоки блока цилиндров двигателя внутреннего сгорания (ДВС) является замена (выпрессовка и запрессовка) направляющих втулок клапана. Этот процесс часто делается ручным способом, с помощью кувалды и оправки, что само по себе является трудоемкой и не надежной операцией, зависящей от квалификации работника, и часто приводит к деформации посадочного места или другим неприятным ситуациям.
