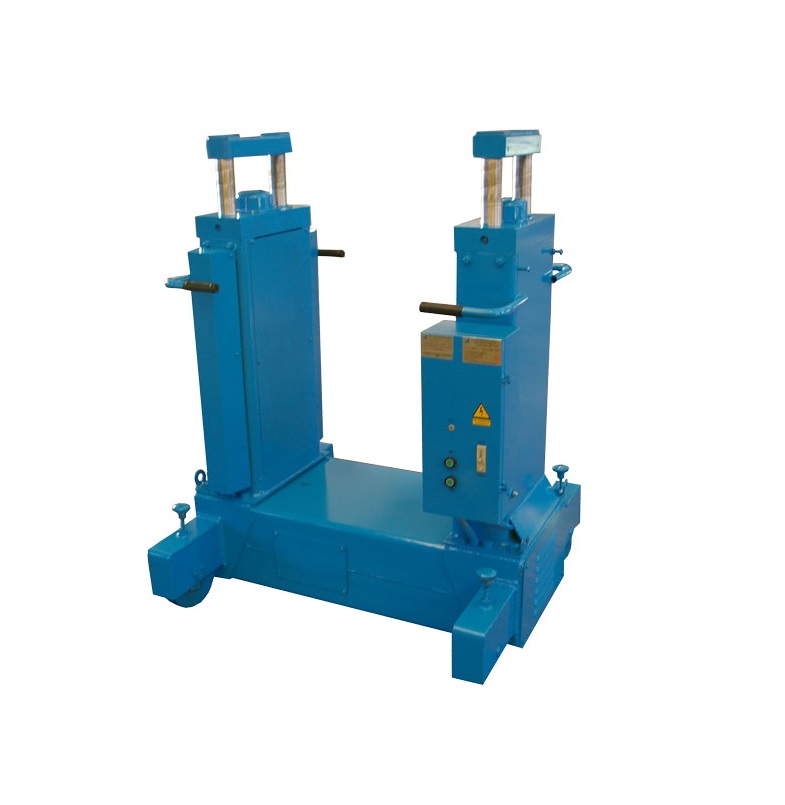

П-263-02 Подъемник канавный г/п 10 т.

 Грузоподъемность 10 тонн. Изготовлен для канавы 1100 мм. Универсальный. Рельсовый. Электропривод с червячным редуктором. Предназначен для подъёма передней или задней оси автомобиля обслуживаемого на смотровой канаве. Специальная защита, обеспечивающая как электробезопасность, так и пожаробезопасность подъемника. Перемещение подъемника вручную по рельсам, проложенным по дну канавы. Многоуровневая система безопасности. Рабочие гайки повышенной прочности и износостойкости. Усилие перемещения по рельсам не превышает 20 кг.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КАНАВНОГО ПОДЪЕМНИКА:

Подъемник состоит двух стоек 1 и 2 (см. Рис.), соединенных между собой поперечиной 3, в которой смонтирован привод подъема. Привод состоит из электродвигателя 4, соединенного при помощи двух муфт 5 с редукторами 6, установленными на раме 7. Стойки 1 и 2 представляют собой сварную конструкцию. Внутри стоек смонтированы грузовые винты 8 по которым перемешаются рабочие гайки 9. Гайки установлены в траверсах 10. На траверсах закреплены штанги 11, проходящие через направляющие втулки 12, закрепленные в опорах 13. В верхней части штанг закреплены башмаки 14. Передача вращения к грузовым винтам осуществляется посредством муфт 5. На винтах, под рабочими гайками с зазором 10-12 мм, смонтированы страховочные гайки 16. Ход гаек по винту ограничен двумя конечными выключателями 17 и 18, смонтированными на одной из стоек. На случай отказа конечных выключателей 17 и 18 предусмотрены аварийные выключатели 19 и 20. Подъемник снабжен тормозами 21, расположенными на опорах. Управление подъемником осуществляется со шкафа аппаратного 15, установленного на стойке 2
