Четыре неподвижные камеры. Возможен сквозной проезд и работа на яме. Предназначен для измерения одновременно до 6-ти осей, включая транспорт с несколькими управляемыми осями, для регулировки развал-схождения многоосных грузовиков, тягачей, автобусов, прицепов и полуприцепов. Высокая точность и скорость работы — обработка 40 кадров в секунду. База данных 65 000 авто. Конструкция стенда позволяет осуществлять сквозной проезд, а также подачу задним ходом.
Устанавливается на яме.
При покупке данного стенда Вы получаете выгоду:
1. Гарантия 24 месяца. Персональный менеджер 24/7. Пожизненная техподдержка. Бесплатное обновление базы на весь срок службы стенда.
2. Выезд технического специалиста на место монтажа
3. Проверка фундамента под подъемник и рекомендации по выбору подъемника
4. Рекомендации по выбору стенда сход развал 3 D
5. Обучение бесплатно в процессе монтажа
Стенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
В комплект поставки входят 8 колесных адаптеров (захватов) и 8 измерительных мишеней, а также отдельно стоящие держатели для них.
Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.
Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15″ до 28″ без дополнительных аксессуаров.
В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.
Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной — необходимо использовать дополнительные передние поворотные платформы.
Основные свойства:
Серия
Серия Truck HTS.
Серия стендов для регулировки углов установки колес грузовых автомобилей.
Количество камер
Четыре неподвижные камеры.
Типы камер
Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа
Напольный.
Две стойки.
Компьютерная стойка
Т — серии
Применяемость
Яма
Расстояние от камер до центра передних поворотных платформ
2500 — 3000 мм *
Основные преимущества
- Одновременное измерение до 4-х осей
- Работа с дисками до 28″ без дополнительных аксессуаров
- Измерение от рамы или от базовой линии
- Расстояние прокатки — 76 см
- Позволяет производить измерение транспорта с колесной базой до 16 метров.
- Обеспечивает возможность сквозного проезда.
* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 2900 мм.

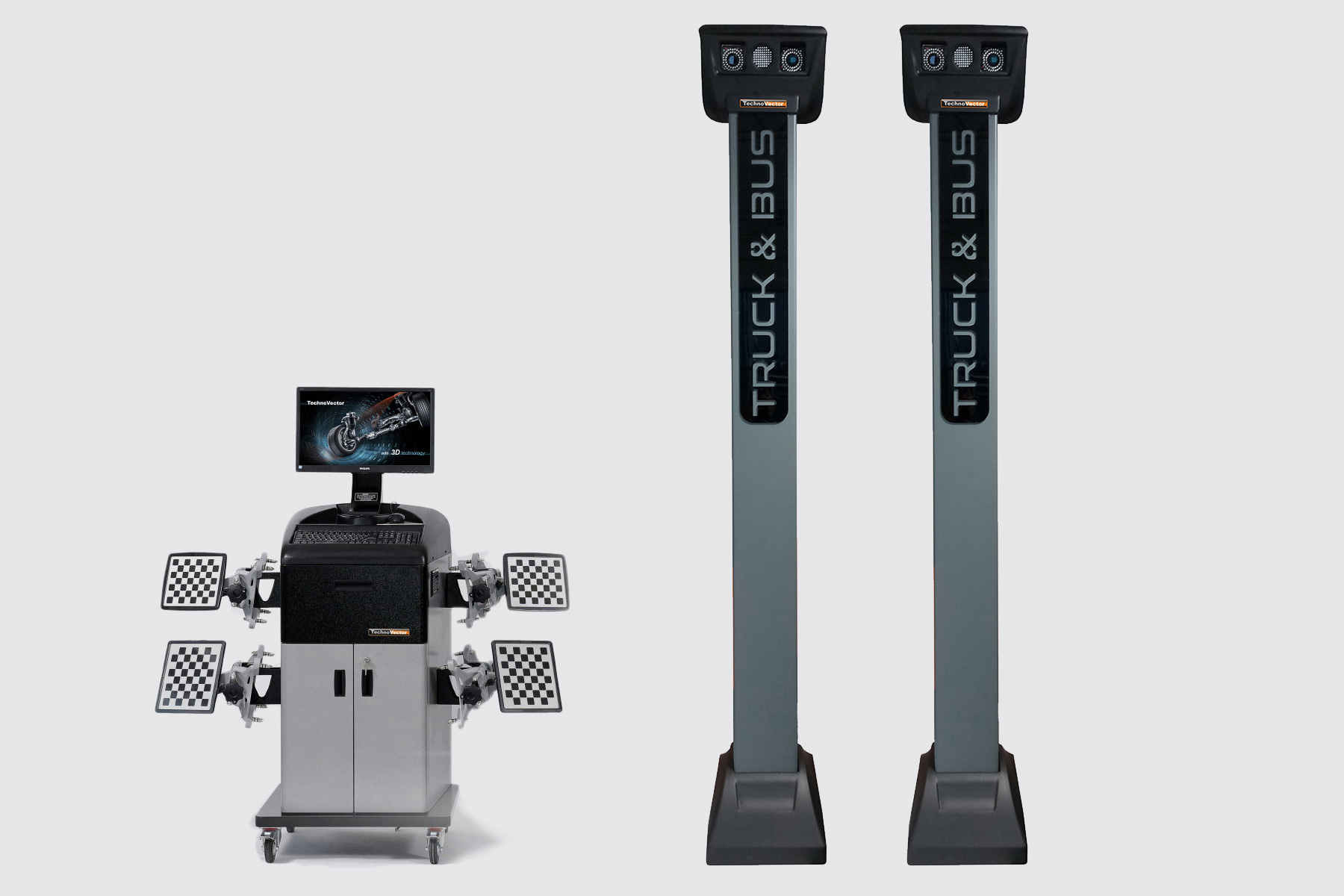

Стенды содержат следующие основные элементы:
1. Компьютерная стойка
· эргономичная рабочая панель управления;
· полноразмерная клавиатура;
· беспроводной пульт управления;
· современный, высокопроизводительный процессор;
· 21,5 дюймов LCD цветной широкоформатный монитор;
· цветной струйный принтер;
· программное обеспечение Техно Вектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.
3. Мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
· плоских мишеней с градиентным рисунком, покрытым защитным слоем;
· прочного ударо-защищенного корпуса.
4. Специальная мишень-щуп
Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.
5. Система машинного зрения
Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
6. Программное обеспечение Вектор 3D
Операционная система — лицензионная Microsoft Windows 8.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
7. Комплект вспомогательных устройств и приспособлений.
Техно Вектор 7 с технологией 3D
для грузовых автомобилей.
Маркировка
V
…
