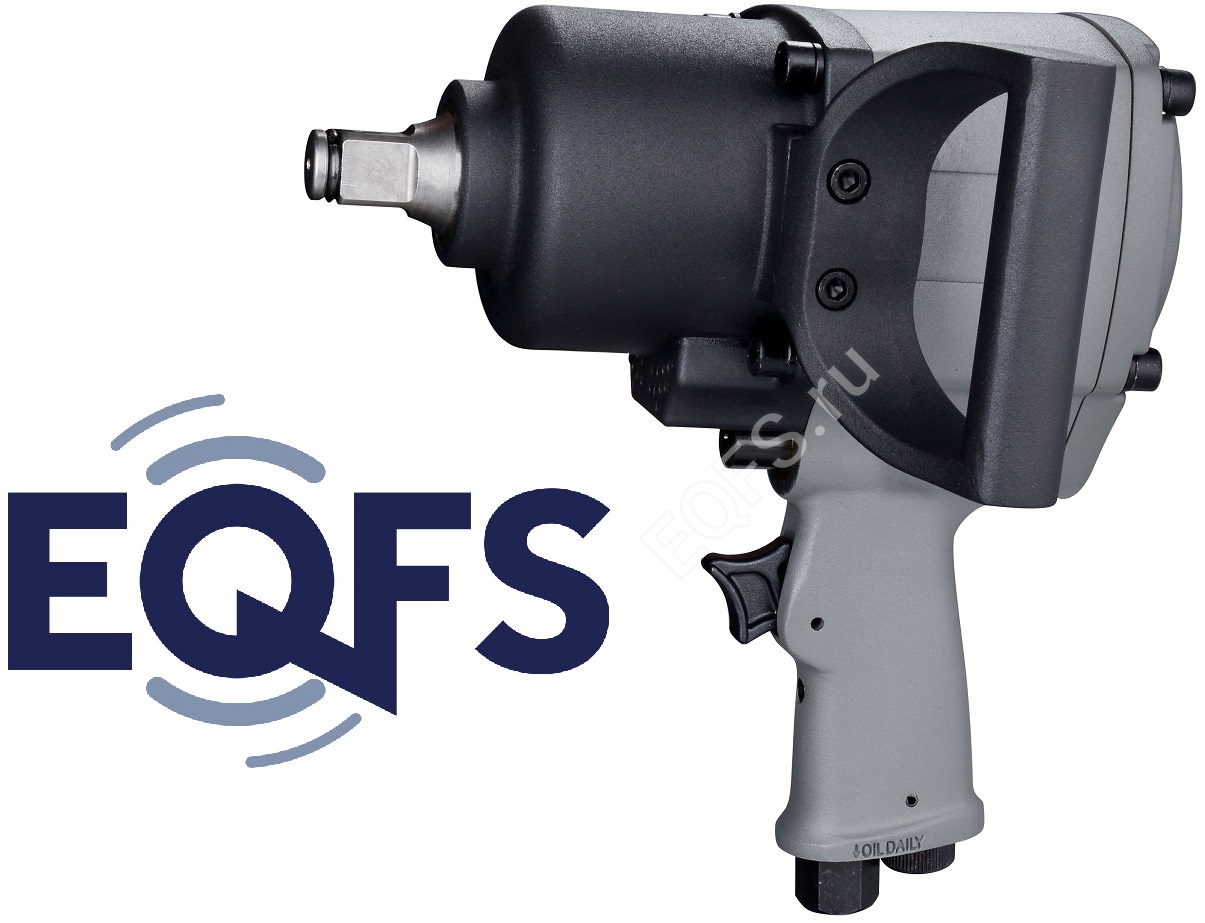

Гайковерт 3/4″, 1400Нм, ES3401

Гайковерт 3/4″, ударный. Крутящий момент -1400 Нм. Размер воздушного штуцера: 1/4″. Рабочее давление: 6-8 Атм. Ударный механизм: Twin hammer. Вес: 6,8 кг. Гайковерт применяется в условиях слесарных мастерских, сборочных предприятий, строительных площадок. Полностью металлический корпус. Регулировка скорости вращения, регулировка усилия затяжки. Корпус гайковерта изготовлен из алюминиевого сплава и стали.

Рекомендуемое масло для заливки в лубрикатор(устройство для подачи смазки) в пневмолинии:
— масло отечественных производителей (Газпромнефть/ТНК/Лукойл/Волгаойл) индустриальное типа И20А (веретенное).

Гарантийные обязательства:
Гарантия на гайковерт – 6мес. При условии соблюдения условий эксплуатации.

ВАЖНО!!!!!
В пневмолинии ОБЯЗАТЕЛЬНО должен быть установлен блок подготовки воздуха состоящий из:
регулятора давления, влагоотделителя и лубрикатора для подачи смазки в рабочее пространство гайковерта.

Гарантия не предоставляется в случае:
Перед первым включением пневмоинструмента добавьте сразу в штуцер 10 гр. веретенного масла.
Отсутствия смазки внутри ударного гайковерта.
Наличия следов коррозии внутри механизма гайковерта.
В случае наличия внутри корпуса инородных частиц (песок, грязь и т.п.)
Использование гайковерта не по назначению.
Наличия следов сильного удара/деформации (или разрушения) корпуса пневматического гайковерта.
 Крутящий момент для затяжки болтов ГОСТ Р 52643-2006.
В соответствии с российским стандартом ГОСТ Р 52643-2006. «Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия.»

1.      Крепеж без покрытия.
Крепеж с произвольным покрытием (оцинкованный, оксидированный и т.д.)
Должна быть проведена предварительная очистка резьбовых соединений от загрязнений, при этом испытание проводится без дополнительной смазки.
Размер крутящего момента определяется при достижении в теле болта усилия предварительной затяжки, указанного в нижней таблице.

Наружный диаметр
резьбы, мм

Класс прочности болтов и напряжение от нормативного усилия, Н/мм

6.8

8.8

9.8

10.9

12.9

420

500

610

675

730

800

900

Усилие предварительной затяжки, H

16

—

78500

—

—

110000

—

141000

18

—

96000

—

—

140000

—

172000

20

—

122000

—

—

179000

—

221000

22

—

152000

—

—

220000

—

273000

24

—

177000

—

—

258000

—

318000

27

—

230000

—

—

335000

—

413000

30

—

281000

342000

—

410000

449000

—

36

—

409000

—

—

596000

—

—

42

470000

560000

—

754000

818000

—

—

48

618000

736000

898000

—

1075000

—

—

Крепеж считается годным к применению, если диапазон коэффициента закручивания составляет:
Для крепежных изделий без покрытия со смазкой резьбовых соединений: 0,14 — 0,20;
Для крепежа с произвольным покрытием: 0,11 — 0,20.
