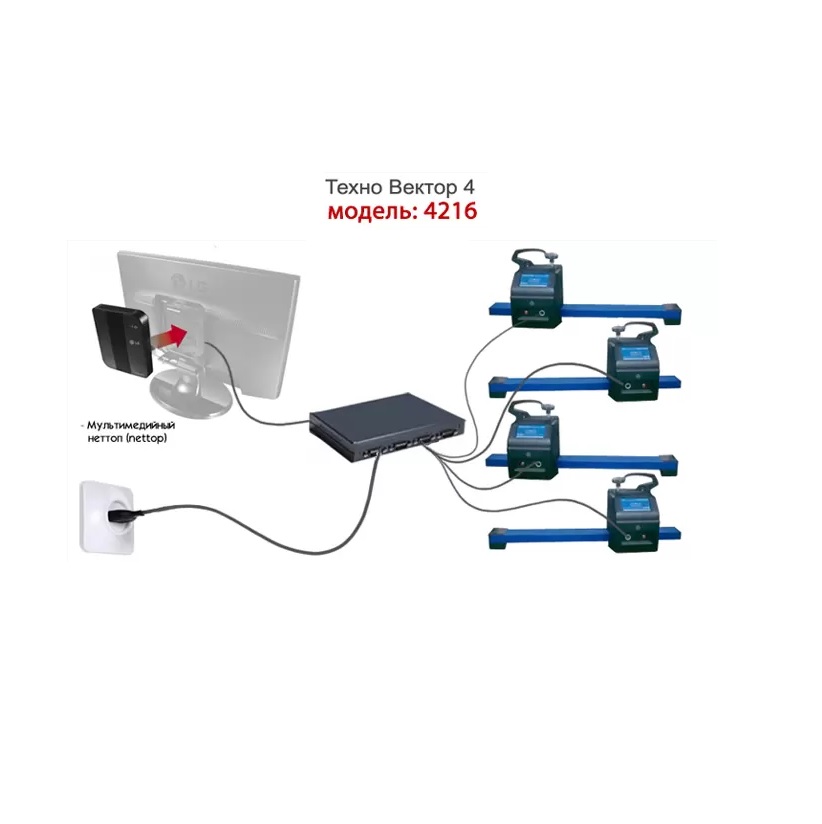

Оснащается 8 датчиками поворота и 8 датчиками измерителями вертикальных углов (для измерения 4 колес — двух осей). «Замкнутый контур» — предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии. Для колес легковых автомобилей с диаметром обода 12-24 дюйма. Блоки измерительные оснащены электронными уровнями и подключаются к компьютеру посредством кабелей.
Работа стенда возможна на 4-х стоечном подъемнике или на ремонтной яме, при обязательном соблюдении требовании по горизонтальности. Данная модификация стенда поставляется без компьютерной стойки, что позволяет более гибко организовать рабочее место и значительно сэкономить рабочее место в автосервисе.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
В процессе контроля проверяются следующие параметры положения осей колес автомобиля:
Углы установки передних колес
— углы развала колес
— угол суммарного схождения передних колес
— угол продольного наклона шкворня (вычисляется ПМО)
— угол поперечного наклона шкворня (вычисляется ПМО)
— углы поворота колес передней оси
— максимальный угол поворота
Углы установки задних колес
— углы развала колес
— угол суммарного схождения колес задней оси
— углы индивидуального схождения колес задней оси
Углы симметрии
— угол смещения передней оси (вычисляется ПМО)
— угол смещения задней оси (вычисляется ПМО)
— угол движения (вычисляется ПМО)
— угол отклонения геометрической оси (вычисляется ПМО)
Кордовый стенд сход развала обеспечивает контроль положения всех четырех колес автомобиля. При работе с прибором не требуется выставка ИБ относительно осей колес. Значения остаточных биений ИБ относительно осей колес в двух плоскостях (горизонтальной и вертикальной) запоминаются компьютером и учитываются при вычислении контролируемых параметров. В память ПК прибора заложена база данных по углам установки колес автомобилей. Кордовый стенд обеспечивает непрерывный съем информации об угловом положении осей колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие нормам, заложенным в базе данных. База данных стенда содержит схемы регулировок заложенных в нее моделей автомобилей, а также схемы их загрузки при проведении контроля. Стенд обеспечивает запоминание, считывание и распечатку измеренных параметров. ПМО стенда имеет базу данных клиентов, в которой хранится вся информация о прошедшем проверку автомобиле (гос. номер, дата проверки, результаты регулировки, фамилия исполнителя и т.д.). Стенд кордовый имеет программу самопроверки (калибровки) с запоминанием вновь определенных констант, что обеспечивает его надежную работу без проведения механической регулировки.
